HİDROTÜRBİN TEST
MERKEZİ
Türkiye Elektromekanik Sanayi
A.Ş. (TEMSAN), hidroelektrik santral uygulamalarına getirdiği yenilikçi
çözümler ile yarınlar için daha sürdürülebilir ve yaşanabilir bir dünyanın
oluşabilmesini amaçlamaktadır. Francis, Pelton, Kaplan ve Banki
tip türbinlerde 5 kW ila 100 MW aralığında geniş
tasarım ve üretim aralığına sahip olan kuruluşumuz, bu ürünlerin kullanıldığı
tesisler için jeneratör, yardımcı sistemler, otomasyon, şalt ekipmanı
ve montajı, test, devreye alma gibi hizmetleri de sunmaktadır.
2016 yılında tamamlanan Hidrolik
Türbin Model Test Merkezi Ankara Fabrikası yerleşkemizde 500 m2 kapalı alanda hizmet
vermektedir.
Mühendislerimiz tarafından
projelendirilen ve öz kaynaklarımız ile kurulan test istasyonumuzda, aksiyon
tip (Pelton, Banki ve Turgo) türbinlerin fonksiyon ve model testleri, reaksiyon
tip (Francis, Kaplan) türbinlerin ise fonksiyon testleri
gerçekleştirilebilmektedir.
Çift Emişli Split ve Yatay
Kademeli Santrifuj iki adet pompa, pompa sürücüleri ve invertörler aracılığıyla
pompaların motor frekansları değiştirilerek sistem için istenen düşüler
ayarlanabilmekte ve ayrıca manyetik debimetrelerden alınan değerlere göre
istenilen debiler için değişken şartlar oluşturulabilmektedir.

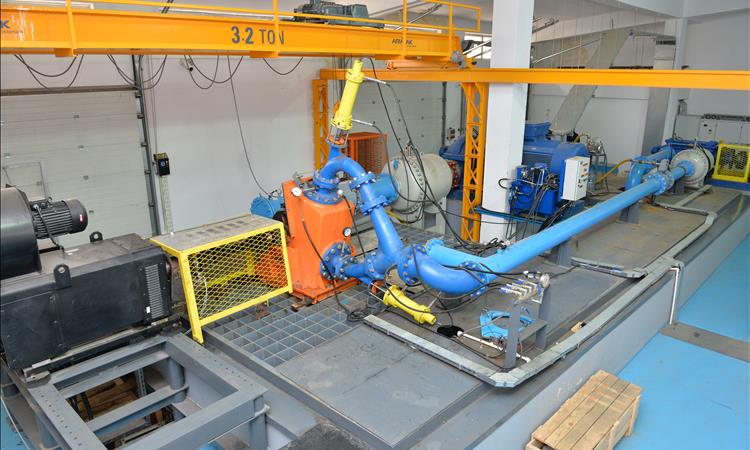

Hidrotürbin Test Merkezimizde
iki adet test hattı bulunmaktadır. Birinci test hattında kullanılan 700
kW güçteki Çift Emişli Split pompa ile 10 bar basınç (100
metre düşü) ve 445 lt/sn debiye kadar, ikinci test hattındaki 500
kW pompa ile 22 bar basınç (220 metre düşü) ve 150 lt/sn debiye
kadar türbinlerin çalışacağı yerlerdeki saha koşulları sağlanarak test
uygulanabilmektedir. Hatlar üzerinde akışın düzenlenmesi ve türbülansın
azaltılması amacıyla özel tasarım stabilizasyon tankları da bulunmaktadır.

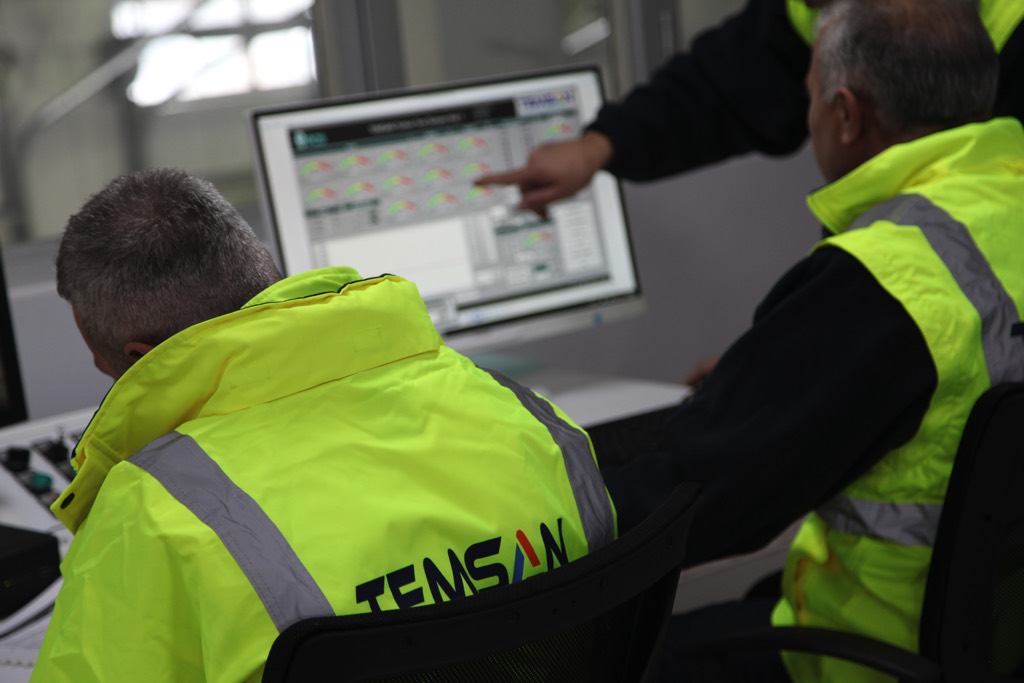

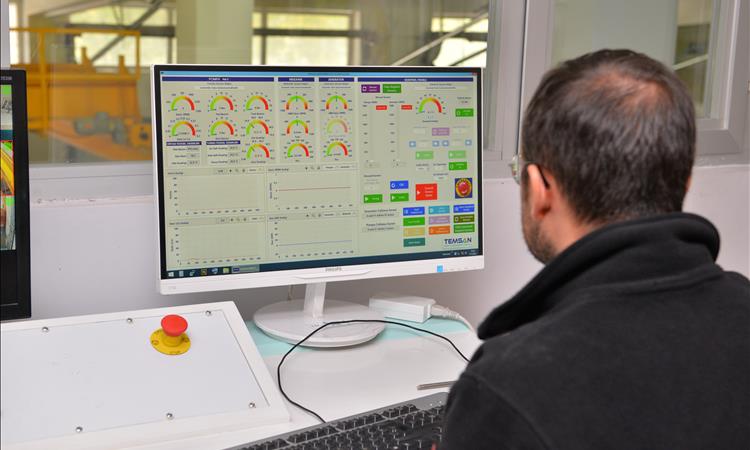

Lazerli devir okuyucular
sayesinde devir sayısı manuel olarak kontrol edilebildiği gibi test düzeneğinde
kullanılan tüm ekipmanlara ait veriler kontrol-kumanda odasından takip
edilebilmektedir. Bu veriler gerçek zamanlı olarak izlenebilmekte, kayıt altına
alınabilmekte ve şebekeden çekilen güç, türbinin ürettiği güç gibi veriler de
yazılım üzerinden okunabilmektedir.
EN IEC 60193 Hidrolik
Türbinler, Depolama Pompaları ve Pompa Türbinleri Model Test Kabul Standardı
ile EN IEC 62097 Hidrolik Makineler, Radyal ve Tek Eksenli Modelden Prototipe
Kadar Performans Aktarım Metodolojisi Standartları’na uygun olarak testler
gerçekleştirilmektedir.
Ayrıca 400lt/sn debiye kadar olan vanaların testlerinin de yapabileceği
altyapıya sahip olan türbin test merkezimiz, vana ve türbin testleri için dış paydaşlarımıza
da hizmet verebilmektedir.
